◆ 长江液压泵站组成及工作原理

长江液压泵站组成及工作原理

2021-02-01 14:47:30

液压系统中执行器及其操纵控制阀等散装在主要各适当位置上的动力型液压站,其形态较为简单,它主要由液压泵及驱动电机、油箱及其附件、少数必要的压力控制阀等组成,因此经常称之为液压泵站。其主要功能是为液压执行器提供一定压力和流量的油液,而系统的控制主要由散装在主机各处的控制阀来担当。


通常我们所说的液压泵站一般均指小型液压站,它按驱动装置(主机)要求供油,并控制油流的方向、压力和流量,它适用于主机与液压装置可分离的各种液压机械。用户购买后只要将液压泵站与主机上的执行机构(油缸和油马达)用油管相连,液压机械即可实现各种规定的动作、工作循环。

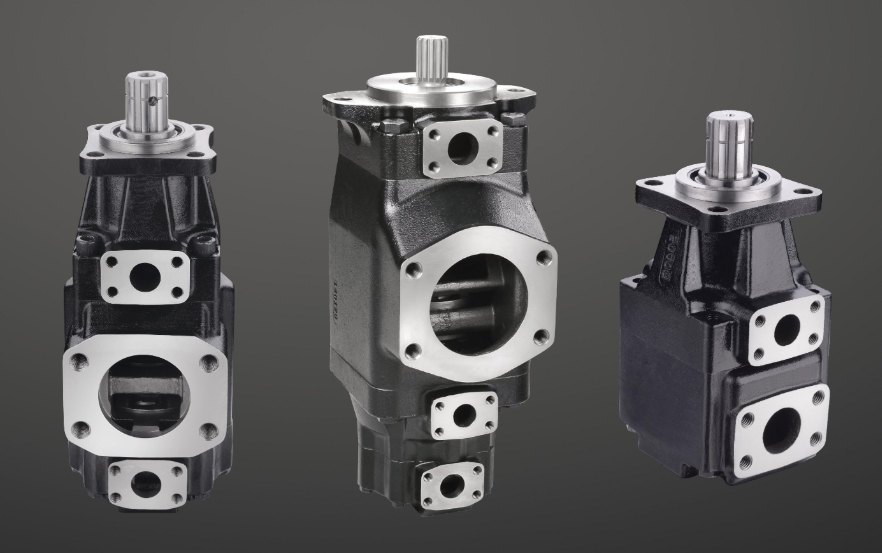

液压泵


液压泵站是由泵装置、集成块或阀组合、油箱、电气盒组合而成。各部件功用同液压站,具体如下:


泵装置:上装有电机和油泵,它是液压站的动力源,将机械能转化为液压油的动力能。


集成块:是由液压阀及通道体组合而成。它对液压油实行方向、压力、流量调节。


阀组合:是板式阀装在立板上,板后管连接,与集成块功能相同。


油箱:是钢板焊的半封闭容器,上还装有滤油网、空气滤清器等,它用来储油、油的冷却及过滤。


电器盒:分两种形式。一种设置外接引线的端子板;一种是配置了全套控制电器。


液压站的工作原理如下:电机带动油泵旋转,泵从油泵中吸油后打油,将机械能转化为液压油的压力能,液压油通过集成块(或阀组合)被液压阀实现了方向、压力、流量调节后经外接管路传输到液压机械的油缸或油马达中,从而控制了液动机方向的变换、力量的大小及速度的快慢,推动各种液压机械做功。
